东京热无码人妻系列综合网站,日本妇乱子伦视频,中文字幕乱码人在线视频1区,久久久久女教师免费一区

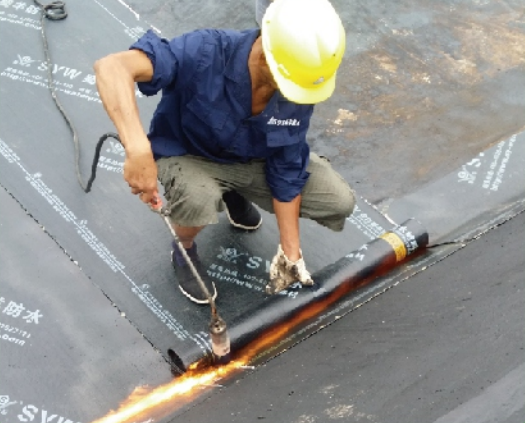

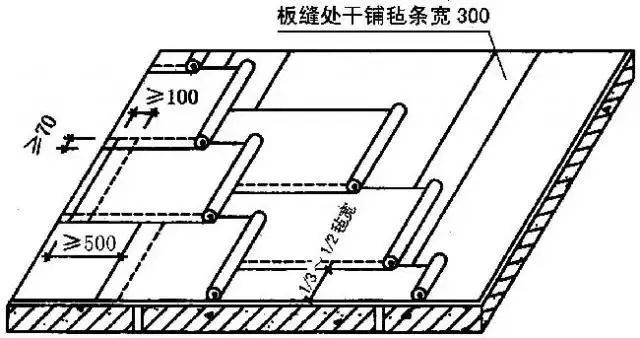

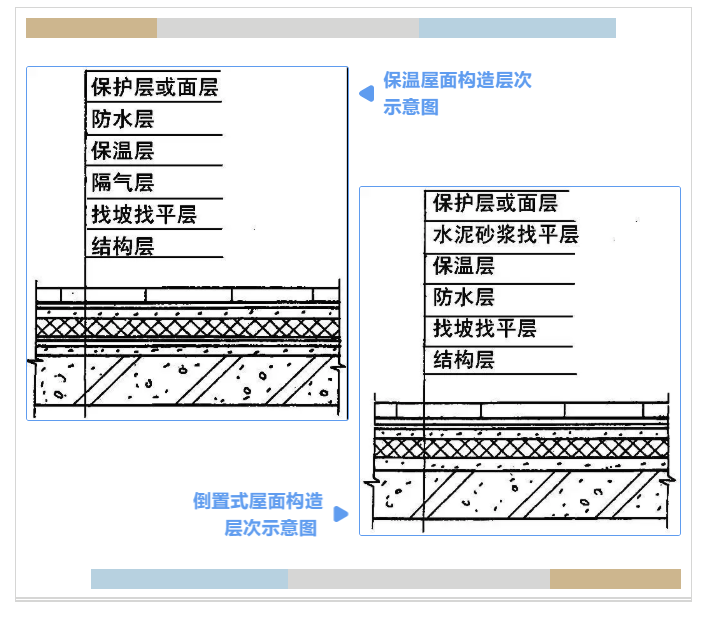

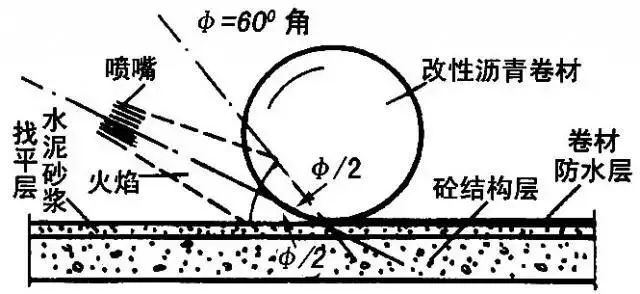

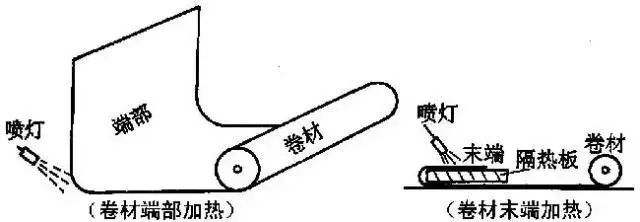

02??高聚物改性瀝青卷材防水層施工

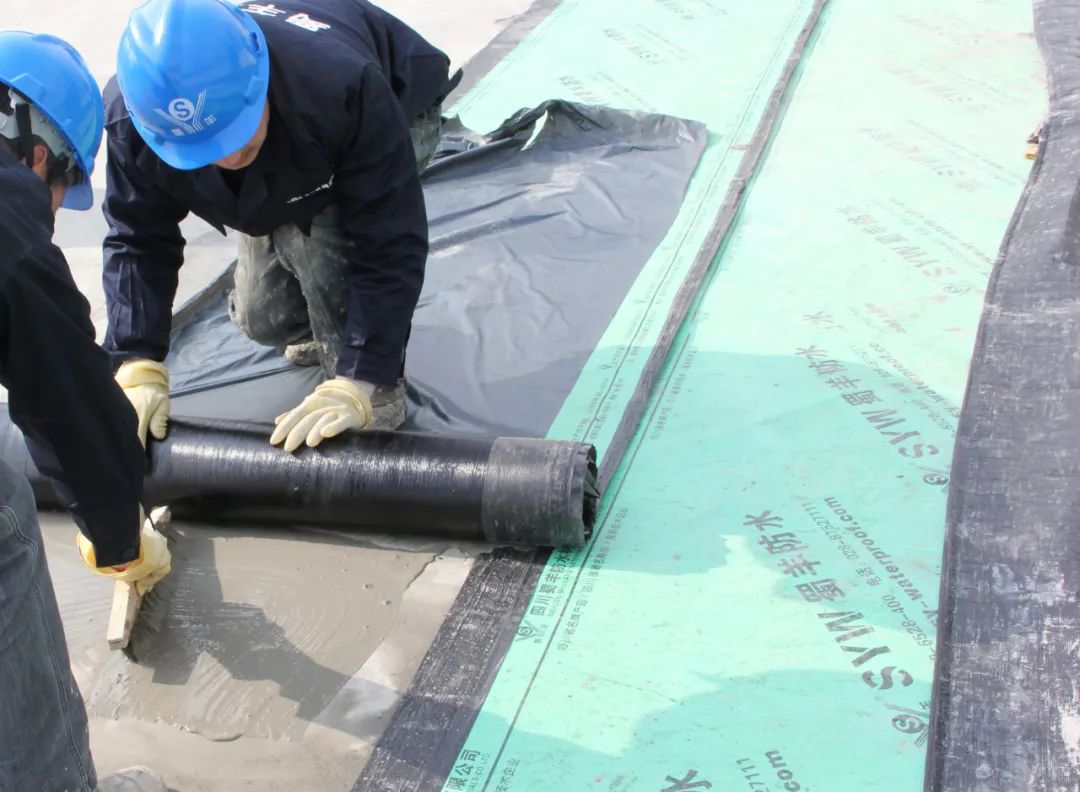

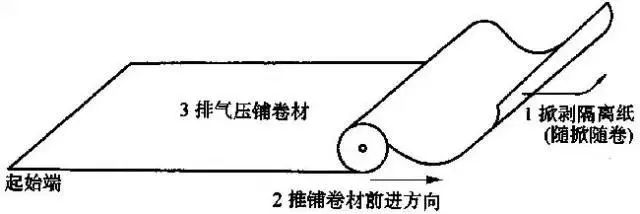

03?合成高分子卷材防水層施工

嵌縫油膏和膠泥

油膏有兩類(lèi)，一類(lèi)是瀝青油膏、橡膠瀝青油膏、塑料油膏等，一般采用冷嵌施工；另一類(lèi)是聚氯乙烯膠泥，由聚氯乙烯樹(shù)脂、煤焦油為主劑，摻入增塑劑、穩定劑和填充料，在現場(chǎng)邊加熱邊攪拌，在130～1400C保持5～10min塑化而成，為熱嵌施工。

水泥砂漿采用1：2.5～1:3(水泥：砂)體積比，水泥強度等級不低于32.5級。

嵌縫施工

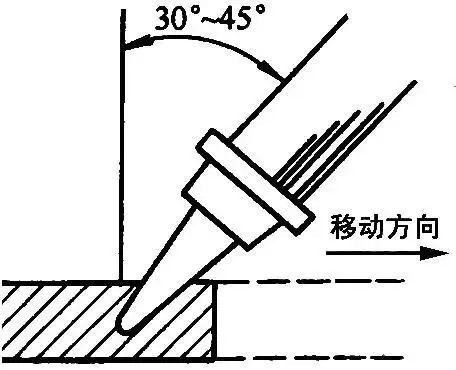

冷嵌油膏宜用嵌縫槍或將油膏切割成條，隨切隨嵌，用力壓實(shí)嵌密，接槎做成斜槎。

熱嵌膠泥應自下而上進(jìn)行，溫度不低于1100C，先嵌垂直于屋脊的板縫，后嵌平行于屋脊的板縫，在灌垂直于屋脊的板縫時(shí)，凡與平行于屋脊板縫的交叉處兩側各灌150mm，并留成斜槎。油膏的覆蓋寬度應超出板縫每邊不少于20mm。

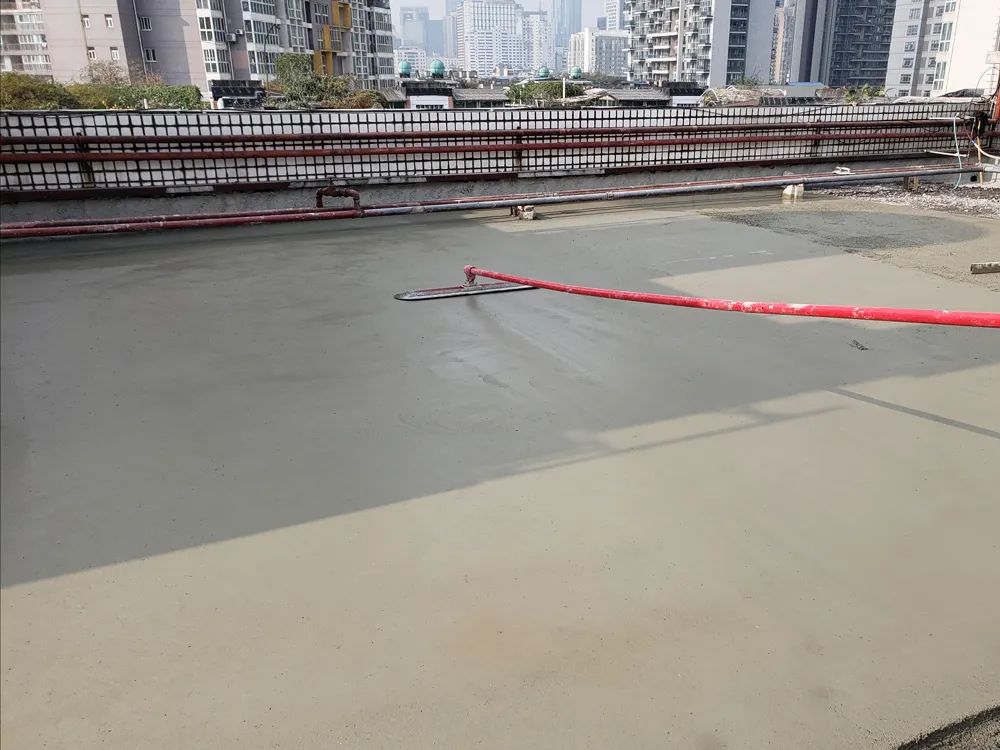

砼：

細石砼防水屋面的厚度不小于40mm，砼強度等級不低于C20，每立方米砼水泥用量不少于330kg，水灰比不大于0.55。

粗骨料***大粒徑不大于15mm，含泥量不大于1%，細骨料含泥量不大于2%，優(yōu)先采用普通硅酸鹽水泥，強度等級不低于42.5級，不得使用火山灰水泥，砼應機械攪拌、機械振搗。

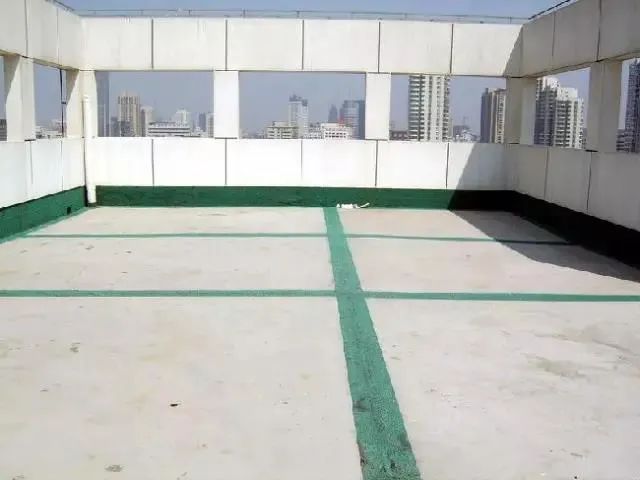

分?格?縫：

為避免受溫度影響產(chǎn)生裂縫，細石砼防水層應設置分格縫，分格縫設在屋面板的支承端、屋面轉折處、防水層與突出屋面結構的交接處，并與板縫對齊，其縱橫間距不宜大于6m。分格縫采用木條留設，上口寬30mm，下口寬20mm，待砼初凝后取出，分格縫內嵌填油膏等密封材料，縫口上還需做覆蓋保護層。

配?筋：

細石砼防水屋面應配置φ4～6、間距100～200mm的雙向鋼筋網(wǎng)片，位置以居中偏上為宜。鋼筋網(wǎng)片在分格縫處應斷開(kāi)，鋼筋保護層不小于10mm。

隔離層：

為減少結構變形和溫度應力對防水層的不利影響，應在防水層與基層之間設置隔離層，讓防水層能自由伸縮并提高抗伸縮變形能力。隔離層一般采用鋪一層5～8mm干細砂滑動(dòng)層并干鋪一層卷材，或在找平層上直接鋪塑料薄膜的方法。

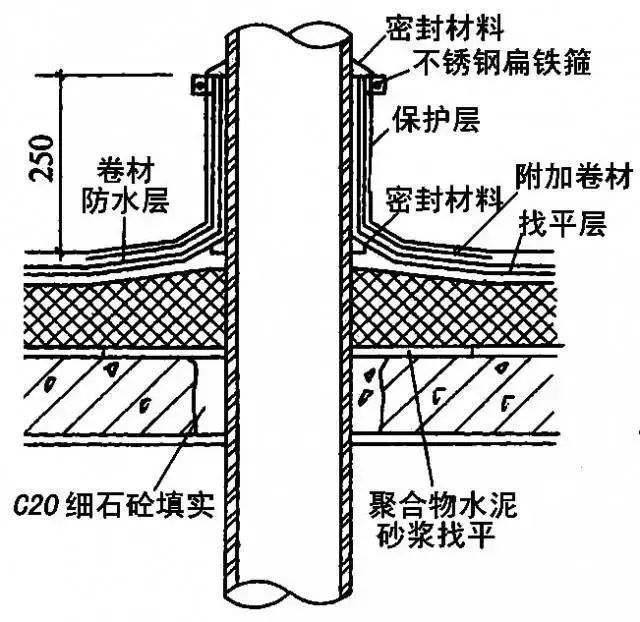

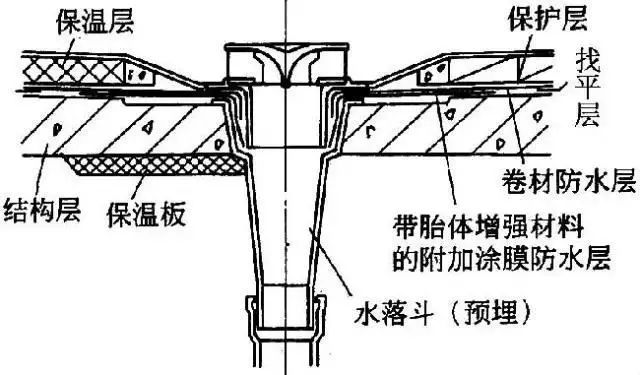

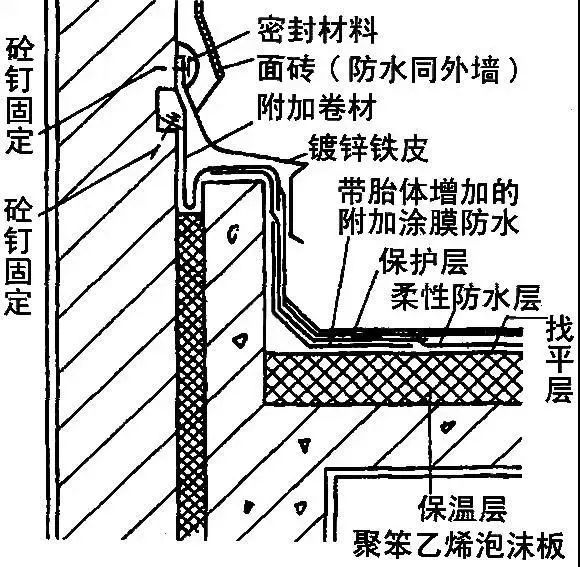

與立墻及突出屋面結構的連接：

剛性防水層應在與女兒墻等立墻及突出屋面結構部位留設縫隙，并用柔性密封材料進(jìn)行處理，防止剛性防水層的溫度變形推裂女兒墻。
